Syltet og oljet stålplate

Pickling Plate, hvis fulle navn er varmvalsede syltede og oljede plater og spoler, er en type stålprodukt produsert av førsteklasses varmvalsede tynne spoler. Råmaterialet går gjennom en komplett beisingslinje for å fjerne overflatebelegg, etterfulgt av kantklipping, etterbehandling og andre etterbehandlingsprosedyrer.

Sammenlignet med vanlig varmvalset stål, har det bedre overflatetilstand, strammere dimensjonstoleranse og overlegen stemplingsytelse. I mellomtiden kommer syltet og oljet stålplate til en mye lavere pris enn kaldvalset stålplate. Av denne grunn er det anerkjent som en ideell kostnadsbesparende erstatning som "erstatter kaldvalset stål med varmtvalset materiale".

Syltet og oljet stålplate har funnet omfattende bruksområder på tvers av bilproduksjon, maskinproduksjon, fabrikasjon av husholdningsapparater, lett industri og maskinvare. PO stålplate har spesielt viktig bruk i produksjonen av autochassisdeler, hjulnav, kompressorhus og andre nøkkelkomponenter.

Kritiske kontrollpunkter i beisingsprosessen vår

Kantbeskjæringspresisjon: Vi bruker sideklipping med en spaltebreddetoleranse på ±0,5 mm for å eliminere arbeidsherdede kanter. Dette forhindrer kantsprekker under dyptrekking av hjulnav – en vanlig feil ved bruk av utrimmet HRC.

Oljevektkontroll: Etter beising påfører vi antirustolje med 1,0-2,0 g/m² (begge sider). For kunder som bruker robotsveising, kan vi justere dette til 0,5–0,8 g/m² på forespørsel for å unngå sveisesprut og porøsitet – dette er et spesifikt smertepunkt vi har løst for billeverandører.

Overflateruhet (Ra): I motsetning til standard HRPO som tilbyr ~Ra 1,5-2,5μm, tilbyr vi en finbehandlet variant ved Ra ≤ 1,2μm for applikasjoner som krever direkte maling uten mellomsliping.

Sammenligning mellom syltet stålplate og kaldvalset stålplate

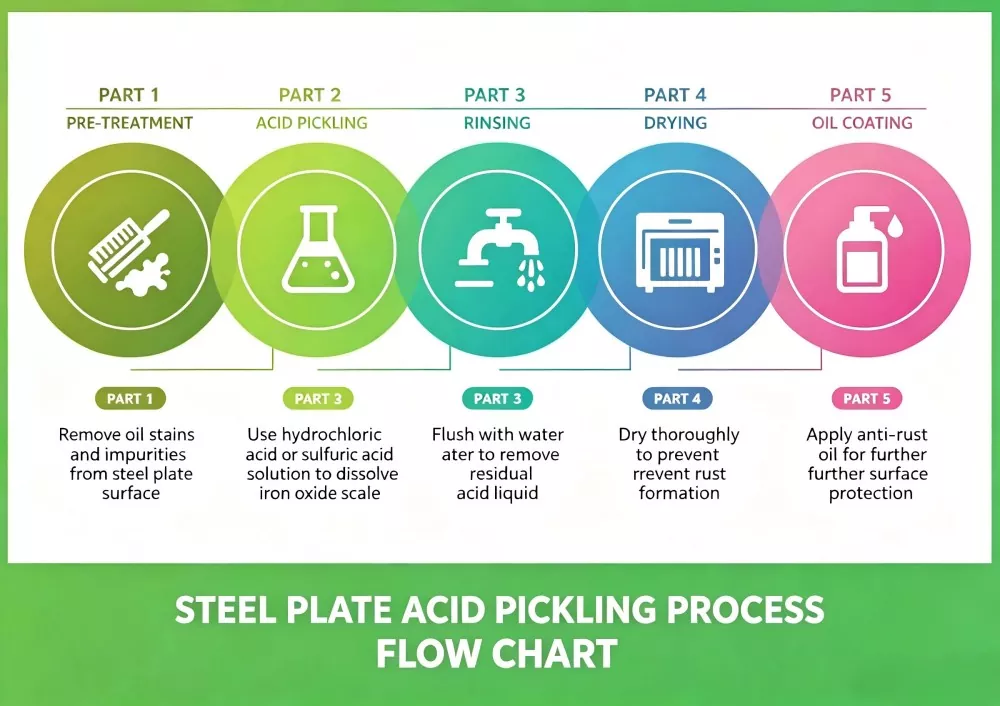

Prinsippet for stålbeising

Beising er avhengig av den kjemiske oppløsningskraften til syrer.

I våre industrielle kontinuerlige beisingslinjer bruker vi hovedsakelig høykonsentrasjon saltsyre (HCl) i 18-22 % konsentrasjon, kombinert med en proprietær korrosjonsinhibitor. Denne spesifikke formuleringen fjerner effektivt magnetitt (Fe₃O₄) avleiring samtidig som den forhindrer hydrogenindusert blemmer på stålsubstratet – et kritisk kontrollpunkt som skiller profesjonelle picklere fra generelle prosessorer.

Disse syrene utløser kjemiske reaksjoner med oksider og forurensninger som dekker overflaten på syltet og oljet stålplate, løser opp slike stoffer og fjerner dem fra stålbasen.

Referanse til bruksområder for syltet stålplate, vanlige karakterer og spesifikasjoner

Når skal HRPO erstattes med kaldvalset stål?

Referanse 1

Kostnadsreduksjonsprosjekt for en tysk OEM for landbruksmaskiner

Utfordring: Kunden brukte 2,0 mm CR4 kaldvalset stål for braketter til hogstmaskinhytte, med materialkostnad som utgjorde 34 % av total delkostnad. De trengte et alternativ uten å omforme sine eksisterende stempelmatriser.

Vår intervensjon: Etter å ha analysert tegningen deres (bøyeradius R=6 mm, tykkelsestoleranse ±0,08 mm), anbefalte vi å erstatte med 2,0 mm SPHC-PO. Vi justerte oljevekten til 0,6 g/m² for å sikre at deres robotsveiselinje (merket Fronius) hadde null problemer med porøsitet.

Resultat: 22 % materialkostnadsbesparelse (sparing € 0,85 per brakett × 180 000 stk/år = € 153 000 årlig besparelse). Null splitting eller overflatedefekter etter pulverlakkering (herding ved 200°C i 20 min). Klienten har nå rullet denne erstatningen til 3 ekstra delenumre.

Søknadsscenarier og anbefalinger for valg av materialkarakter

Fordeler med syltet og oljet tallerken

Utmerket dimensjonsnøyaktighet: ±0,05 mm tykkelsestoleranse (verifisert av ultralydtykkelsesmåler på stedet, inspeksjonsrapport festet til hver spole)

Gode ​​mekaniske egenskaper: Flytegrense 235-345 MPa, forlengelse ≥ 38 % (i henhold til JIS Z 2241 strekktest, prøve tatt fra hvert varmetall)

Enestående bearbeidbarhet: Vellykket dyptrekking opp til trekk-forhold 2,2 (validert i vårt interne presselaboratorium før masseproduksjon)

Kvalitetssikring og sporbarhet i forsyningskjeden

Mill Kilde: Våre spoler stammer fra Baosteel, Shougang og HBIS (med fulle mølletestsertifikater EN 10204 Type 3.1).

Tredjepartsinspeksjon: SGS/BV-inspeksjon akseptert ved lastehavn. Vi leverer i prosess beisebadkonsentrasjonslogger på forespørsel.

Anti-rustgaranti: Under innendørs lagring (RH < 60 %, temp 15-25°C), garanterer vi ingen rød rust i 6 måneder (forlenget fra standard 3 måneder via vårt VCI-oljealternativ).

FAQ

Q1: Hva er forskjellen mellom syltet og oljet stålplate og kaldvalset stålplate?

A1: PO (syltet og oljet) stålplate er basert på varmvalset stål med beisingsbehandling, med lavere kostnad. Kaldvalset stål har ultra-glatt overflate og tynnere tykkelse ned til 0,3 mm for høypresisjonsdeler. PO-plate passer til konstruksjonsdeler med middels presisjon, mens kaldvalsede plater er rettet mot komponenter med høy standard utseende med strenge toleransekrav.

Spørsmål 2: Kan PO-stålplate brukes direkte til utendørsprodukter?

A2: Nei. Antirustoljen på overflaten gir kun kortvarig midlertidig beskyttelse under lagring og prosessering. For langvarig utendørs eksponering trenger du etterfølgende overflatebehandlinger som maling, galvanisering eller pulverlakkering for å øke anti-korrosjonskapasiteten.

Q3: Hvilket tykkelsesområde kan du tilby for PO-stålplate?

A3: Vårt standard tykkelsesområde dekker 1,0 mm til 6,0 mm, tilpassbar bredde fra 800 mm til 2000 mm og lengde fra 1000 mm til 6000 mm i henhold til kundenes tegningskrav.

Q4: Hvor lenge kan PO-stål holde seg rustfritt under normal lagring?

A4: Lagret i et tørt innendørs lager uten fuktig luft eller kjemisk gass, kan antirustoljen beskytte ståloverflaten i 3-6 måneder. Unngå stabling i friluft for å forhindre for tidlig oksidasjon.
