Analyse av bøyesprekker på dannet Q235B varmvalset stålplate

Q235B varmvalset bånd er et vanlig karbonstrukturstål. Den har anstendig forlengelse, styrke, seighet og formbarhet. Materialet fungerer godt for stempling og sveising, så fabrikker bruker det mye til å lage mekaniske deler og høystandard sveisede strukturelle komponenter til bygninger og broer.

Vi kjørte prøveformingstester, men fant massesprekker under bøying. For å finne underliggende årsaker og lage forbedringsplaner som oppfyller kundens standarder, utførte teamet vårt tester på sprukne prøver. Vi sjekket kjemisk sammensetning, mikrostrukturer av sprukne og intakte områder, bruddoverflateform, indre inneslutninger og kornstørrelse for å bekrefte hva som førte til bøyningssprekker.

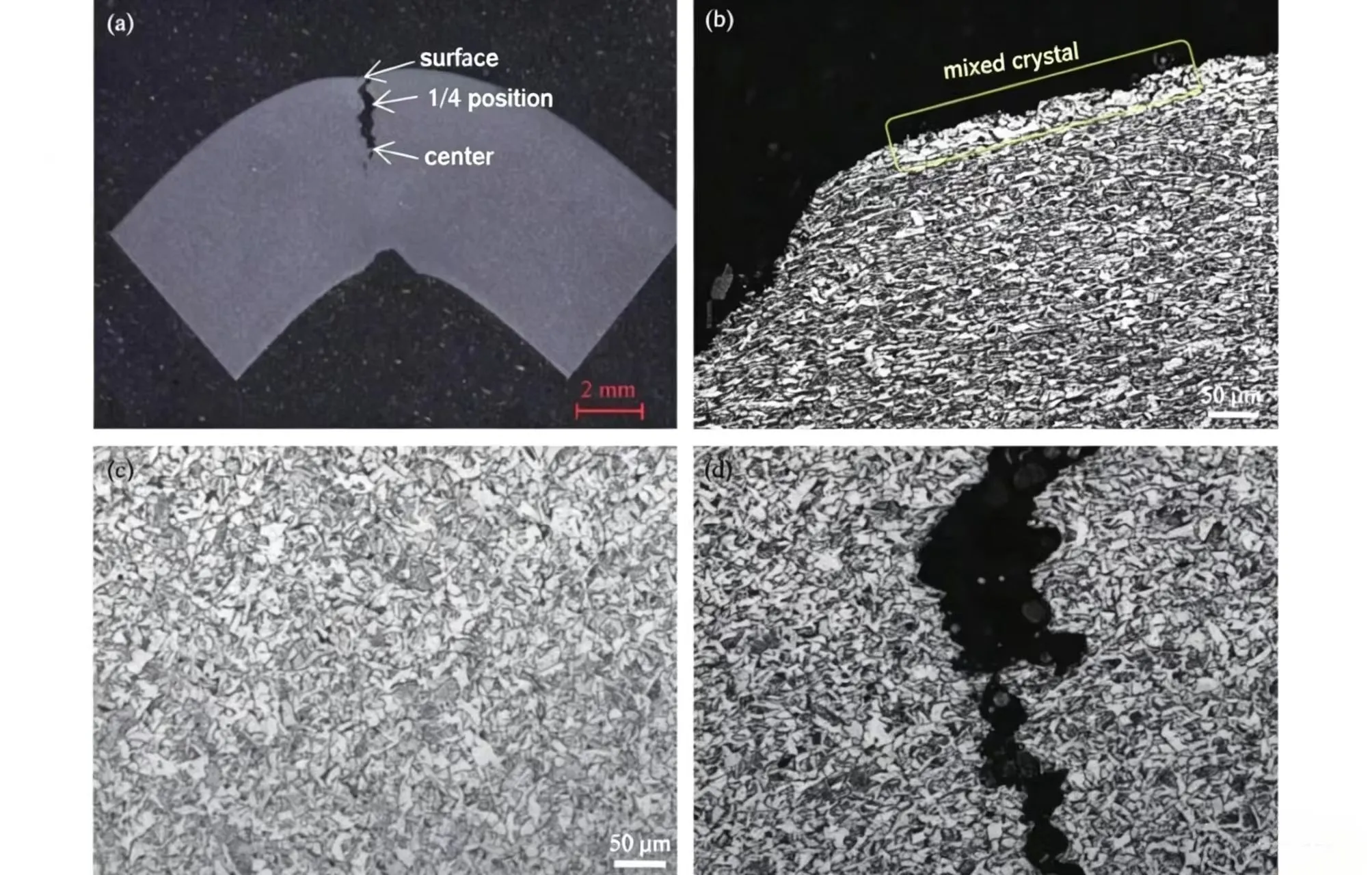

Ingeniører ved Sanhe fant at overflateavkulling og blandet kornstruktur ikke starter sprekker, men gjør at eksisterende sprekker spres mye raskere. Mikrostrukturen til den rå strimmelen forblir konsistent på tvers av alle teststykker: Bainittinnholdet synker fra overflaten til kjernen mens ferrittinnholdet stiger, og en liten mengde nåleformet ferritt vises på strimmeloverflaten.

Løsninger

1. Slip av grader på stripekantene før stempling og bøying. Dette fjerner bittesmå kantmikrosprekker forårsaket av grov skjæring og reduserer bøyningssprekkene i stor grad.

2. Snakk med kunden om deres strenge bøyekrav. Vi kan enten anbefale alternative stålkvaliteter med lavere flytegrense, eller tilpasse Q235B-bånd for deres bestilling ved å justere målstrekkytelsesverdiene. Tilpassede mykere mekaniske egenskaper vil passe deres stemplingsprosess og stoppe bøyningssprekker fra å vises.
